La cuenca de Santiago acumula más de 500 metros de depósitos aluviales y cenizas volcánicas sobre roca ígnea, una configuración que amplifica ondas sísmicas de manera impredecible si no se mide con precisión. Lo vimos con crudeza en 2010: aceleraciones en suelo blando del centro duplicaron las de roca firme en solo 2 kilómetros. Por eso la tomografía sísmica de refracción y reflexión se volvió herramienta obligada antes de diseñar cimentaciones profundas o edificios sobre 5 pisos en la Región Metropolitana. Trazamos perfiles VP y VS cada 2-5 metros de profundidad, identificamos contactos litológicos y estimamos el VS30 con resolución que un MASW convencional no alcanza en entornos urbanos ruidosos. Cuando la obra está sobre gravas fluviales del Mapocho, complementamos el perfil tomográfico con un ensayo de penetración dinámica SPT para calibrar resistencia in-situ; en franjas con relleno antrópico hacia el sur de la comuna, la estabilidad de taludes exige conocer el espesor exacto del estrato compresible que solo la tomografía delimita con claridad.
En la cuenca de Santiago, la diferencia de VS30 entre un punto y otro a 300 metros puede cambiar la clasificación sísmica de sitio C a D según NCh433.
Procedimiento y alcance
Consideraciones locales
En Santiago muchas veces vemos que el tomógrafo entrega un perfil impecable, pero el cliente interpreta el contacto sísmico como el sello de fundación y ahí empiezan los problemas. La interfaz de refracción marca un cambio de velocidad de onda P, no necesariamente la profundidad del estrato competente para apoyar una losa o un pilote. En la zona nororiente, por ejemplo, gravas arenosas con finos limosos dan velocidades de 800 a 1200 m/s que un software puede confundir con roca meteorizada, cuando en realidad se trata de un depósito aluvial denso pero erosionable bajo flujo subterráneo. El riesgo se dispara si el diseño asume empotramiento sobre ese horizonte sin corroborar con sondeos mecánicos. Peor aún, en sectores con napa colgada —común en Ñuñoa y Macul— la saturación parcial eleva artificialmente la VP del estrato superficial y enmascara capas blandas subyacentes. La tomografía sísmica en Santiago exige interpretación conjunta con geología local y, cuando hay dudas, calibración con un ensayo de penetración que confirme la resistencia real del material donde se va a transmitir carga.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Marco normativo
Las normas NCh 3328 (Guía estándar para el uso del método de refracción sísmica), NCh3171.Of2010 (Geotecnia - Prospección sísmica por refracción - Requisitos), NCh433.Of1996 Mod.2012 (Diseño sísmico de edificios, clasificación de sitio por VS30) y el DS61 (Reglamento de Diseño Sísmico de Edificios, 2011) constituyen el marco normativo aplicable en Santiago para la ejecución de perfiles de velocidad de onda P y S mediante tomografía sísmica de refracción y reflexión en el contexto de cimentaciones.
Otros servicios relacionados
Perfiles de refracción sísmica con tomografía de tiempos de viaje
Tendidos de 48 a 96 metros con inversión no lineal de primeras llegadas. Modelamos gradientes verticales y laterales de VP en terrenos con variabilidad litológica, entregando secciones cada 0.25-0.5 m de espaciado de celdas. Ideal para mapear el contacto suelo-roca bajo rellenos aluviales del Mapocho.
Secciones de reflexión sísmica de alta resolución
Procesamiento con filtro FK, deconvolución y migración en profundidad para detectar interfaces finas hasta 100 metros. Aplicamos esta técnica en zonas donde la napa freática somera genera reflectores sísmicos que la refracción no resuelve, como en el eje Matucana-Pajaritos.
Análisis de ondas superficiales para VS30 y clasificación de sitio
A partir del mismo tendido de refracción extraemos curvas de dispersión de ondas Rayleigh con método MASW pasivo-activo, calculando el perfil VS hasta 30 metros y la velocidad media armónica para clasificar el sitio según NCh433 y DS61.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia práctica hay entre refracción y reflexión sísmica para un proyecto en Santiago?
La refracción mapea capas donde la velocidad aumenta con la profundidad —típico en gravas sobre roca— y es más económica. La reflexión detecta contrastes de impedancia aunque la velocidad no crezca, como lentes de ceniza dentro de gravas. En Santiago combinamos ambas porque los depósitos volcánicos intercalados con aluviones gruesos generan inversiones de velocidad que la refracción sola no captura.
¿Cuánto cuesta una campaña de tomografía sísmica en la Región Metropolitana?
¿Se puede hacer tomografía sísmica en zonas urbanas con ruido de tráfico?

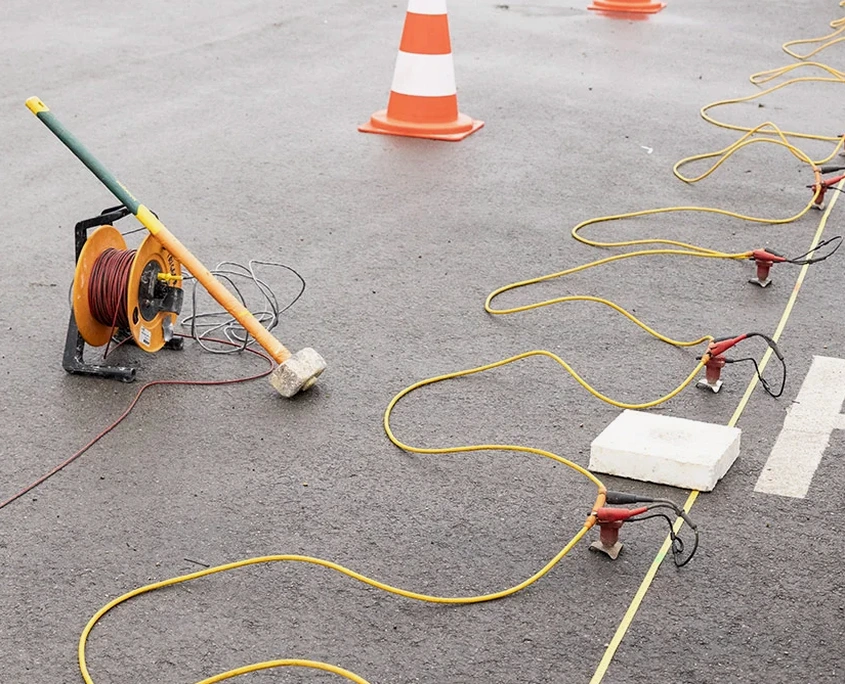

Sí, de hecho es una de las ventajas del método en Santiago. Usamos geófonos de 14 Hz en ambientes ruidosos —como calles con alta circulación en Santiago Centro— y aplicamos stacking vertical con múltiples impactos para elevar la relación señal/ruido. En horarios diurnos el filtro de banda y el apilamiento permiten obtener registros utilizables sin necesidad de cortes de tránsito extensos.
¿Qué parámetros geotécnicos puedo derivar de la tomografía para el diseño de fundaciones?
Del perfil VP y VS obtenemos el módulo de corte máximo G0, el coeficiente de Poisson dinámico y la relación VP/VS. Con esos valores se estima la rigidez a pequeñas deformaciones del suelo, parámetro clave para modelar interacción suelo-estructura en edificios altos. La clasificación de sitio sísmico por VS30 también sale directamente del procesamiento de ondas superficiales.
