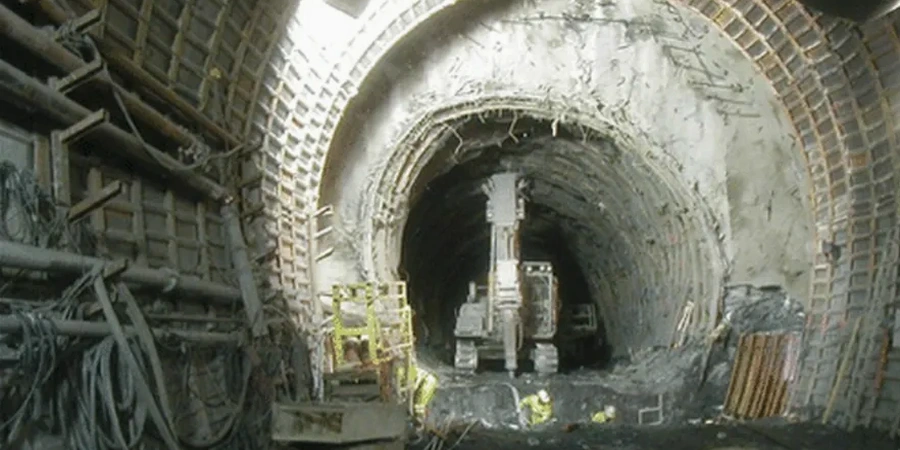

La cuenca de Santiago descansa sobre un relleno sedimentario que alcanza los 500 metros de profundidad en algunos sectores, compuesto principalmente por gravas fluviales del río Mapocho y Maipo, intercaladas con lentes de limo y arcilla. Excavar un túnel aquí no es lo mismo que perforar roca dura en la cordillera. La napa freática suele aparecer entre los 3 y 10 metros bajo la superficie en amplias zonas de la ciudad, y eso cambia todo el comportamiento del terreno. Antes de meter la tuneladora, hay que saber exactamente qué hay adelante: la microzonificación sísmica de la comuna respectiva define el espectro de diseño, pero la respuesta local del suelo blando ante una excavación profunda requiere una campaña geotécnica específica que evalúe la estabilidad del frente y el potencial de asentamiento en superficie.
Un metro de suelo blando mal caracterizado en la traza de un túnel puede multiplicar por diez el costo de remediación durante la excavación.
Procedimiento y alcance
Consideraciones locales
En la construcción de la extensión de la Línea 3 del Metro de Santiago, se documentaron asentamientos superficiales de hasta 15 milímetros en zonas donde el túnel atravesaba lentes de arcilla blanda bajo el nivel freático. El mecanismo típico no es el colapso súbito sino la deformación progresiva: el suelo pierde confinamiento alrededor de la excavación, la presión de poros se disipa lentamente y la superficie cede. Si no se hizo una campaña de estabilidad de taludes para evaluar la geometría crítica del frente, se puede llegar tarde con las medidas de contingencia. El monitoreo con inclinómetros y celdas de asentamiento es obligatorio, pero la predicción del comportamiento parte de un modelo geotécnico robusto que refleje la estratigrafía real, no la interpolación de dos sondajes separados por 200 metros.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más expedita de obtener una evaluación geotécnica preliminar.
Email: contacto@geotecnia1.biz
Marco normativo
Para el análisis geotécnico de túneles en suelo blando en Santiago, se consideran las siguientes normativas y guías técnicas: NCh 3171 para diseño y construcción de túneles, NCh 433 Of.1996 Mod.2009 para diseño sísmico de edificios (compatible con NCh 2369 para obras industriales), NCh 3098 para el ensayo triaxial consolidado no drenado (CU), NCh 3402 para el ensayo de penetración de cono eléctrico (CPT), y FHWA-NHI-10-034 como manual técnico para diseño y construcción
Otros servicios relacionados
Investigación geotécnica para trazado de túneles
Campaña de sondajes con recuperación de muestras inalteradas (Shelby), ensayos CPTu con medición de presión de poros, y perfilaje geofísico mediante MASW para definir la velocidad de onda de corte (Vs30) a lo largo del eje del túnel. Incluye informe con perfil estratigráfico detallado y parámetros de resistencia.
Modelamiento constitutivo y análisis de interacción suelo-túnel
Ensayos triaxiales CU y CD para calibrar modelos Hardening Soil o Cam-Clay. Simulación por elementos finitos del proceso constructivo etapa por etapa, estimando asentamientos y deformaciones en superficie en función de la presión de frente y el soporte instalado.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia un túnel en suelo blando respecto a uno en roca?
En suelo blando el sostenimiento debe colocarse de inmediato porque el terreno no se autosoporta como la roca. Además, el agua subterránea genera presiones que pueden desestabilizar el frente si no se controlan con drenaje o aire comprimido. La deformación en superficie es mucho mayor.
¿Cuál es el costo de un estudio geotécnico para un túnel en Santiago?
¿Qué ensayos de laboratorio son indispensables en suelos blandos para túneles?
Triaxial consolidado no drenado (CU) con medición de presión de poros, compresión simple, límites de Atterberg, granulometría por hidrómetro y consolidación unidimensional. Si hay presencia de materia orgánica, se añade contenido de humedad natural y pérdida por ignición.
¿Cómo afecta la napa freática al diseño de un túnel en Santiago?
La napa genera presión hidrostática sobre el revestimiento y puede inducir flujo hacia el frente de excavación. En Santiago, donde la napa es somera en varios sectores, se requiere un modelo hidrogeológico que defina si es factible deprimirla con pozos o si el túnel debe diseñarse como estanco.
¿Qué plazo tiene un estudio geotécnico completo para túnel?
La campaña de terreno toma de 2 a 4 semanas según la cantidad de sondajes. Los ensayos de laboratorio y el modelamiento requieren otras 4 a 6 semanas. En total, un estudio completo se entrega en 8 a 10 semanas.
